2BW4-353-0型水環式真空泵組是由2BE1353-0水環式真空泵、汽水分離器、工作水冷卻器、氣動控制系統、高低水位調節器連接管、閥門、共用底盤及電氣控制設備等組成。

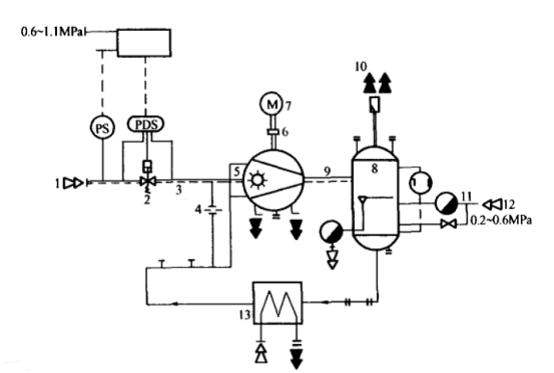

真空泵組工作流程見圖1，由凝汽器抽吸來的氣體經氣體吸入口(件1)、氣動蝶閥(件2)，管道(件3)進入2BE1353-0水環式真空泵(件5)，該泵F由490r/min低速電動機(件7)通過聯軸器(件6)驅動，由真空泵排出的氣體經管道(件9)，進入汽水分離器(件8)，分離后的氣體經氣體排出口(件10)排向大氣。分離出來的水通過水位調節器(件11)的補充水一起進入冷卻器(件13)。冷卻后的工作水，一路經孔板(件4)噴入真空泵進口，使即將抽入真空泵氣體中的可凝部分凝結，提高了真空泵的抽吸能力;另一路直接進入泵體，維持真空泵的水環和降低水環的溫度。冷卻器冷卻水一般可直接取自凝汽器冷凝水，冷卻器冷卻水出水接入凝汽器冷卻水出水。 |
